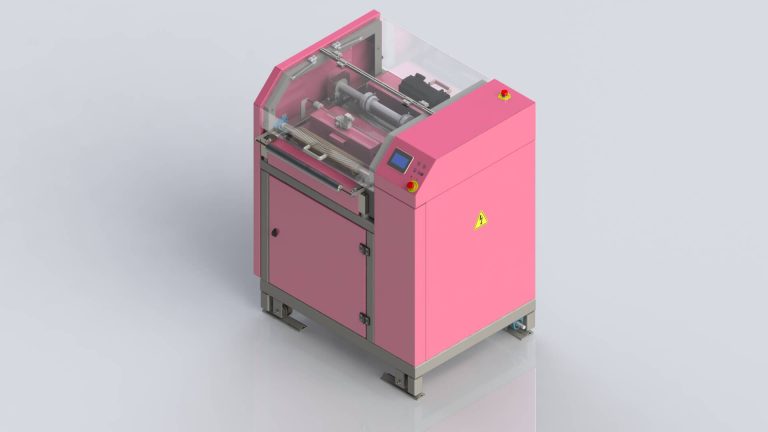

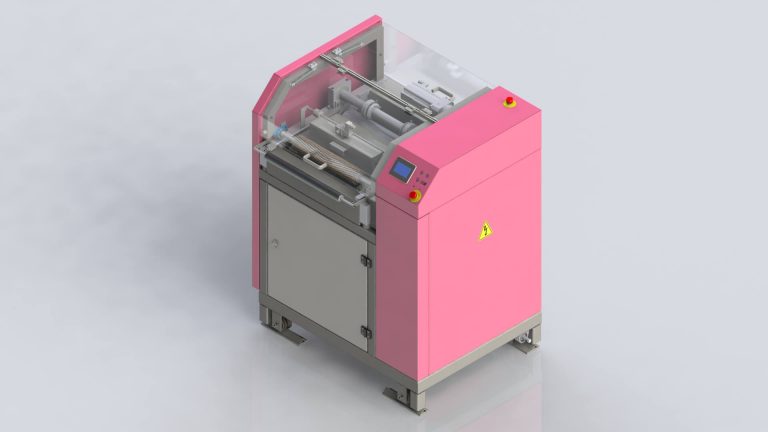

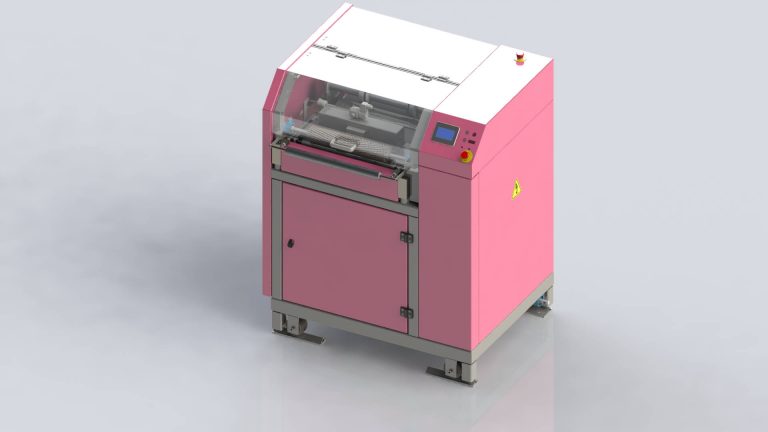

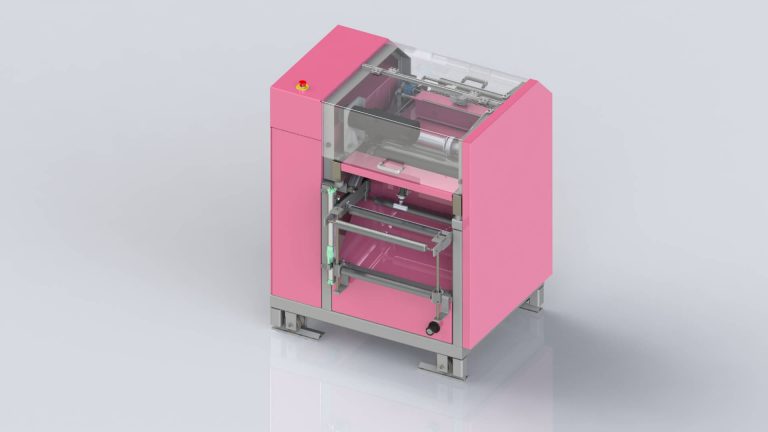

Maišelių perforacijos įrengimas – PLAST`CUT

Šis įrengimas skirtas išpjauti Knotties ir T-Shirt tipo maišelių rankenėles, kuris gali būti naudojamas kaip nepriklausomas arba integruotas į gamybos liniją.

Veikimo principas
Gaunama žaliava (juostos pavidalo polietileno maišai) iš kitų įrengimų. Daviklio pagalba aptinkama perforacijos juosta esanti žaliavoje ir atitinkamu momentu suveikdinama servo pavara kuri suka pjovimo peilį. Atlikus pjovimo operaciją, atliekos išpūtimo mechanizmo pagalba išpučiama išpjauta atlieka. Toliau atlieka pakliūna į ištraukimo velenus ir yra išplėšiama iš polietileno juostos. Kadangi įrengimas yra autonominis ir nuo kitų įrenginių nepriklausomas jį galima naudoti kaip opciją tarp kitų įrenginių gamybinėje linijoje.

Aprašymas

Ypatumai

  • Įrengimas mobilus, galima nesunkiai keisti lokacijos vietą;
  • Lengvai konfiguruojamas ir aptarnaujamas;
  • Knotties arba T-Shirt tipo maišelių perforacija priklausomai nuo naudojamo peilio;
  • Įrengimas yra autonominis ir nuo kitų įrenginių nepriklausomas, todėl gali būti naudojamas kaip papildoma opcija tarp kitų įrengimų gamybinėje linijoje.

Įrengimo sudėtis

  • Korpusas, du darinėjami dangčiai;
  • Elektros komponentų spinta;
  • Valdymo panelė;
  • Asinchroninis trijų fazių variklis (+reduktorius) – 1,5 kW;
  • Servo variklis (+reduktorius) – 2,8kW;
  • Išpjovimo peilis (sukamas servo pavaros);
  • Traukimo velenas;
  • Atliekos ištraukimo velenai;
  • Atliekos išpūtimo mechanizmas;
  • Traukimo šepetys;
  • Parazitiniai velenai;
  • Optinis daviklis;
  • Pneumo sistema (4 pneumo cilindrai skirti pakelti ir nuleisti reikiamus velenus);
  • „Balerina“ (+potenciometras greičio prisitaikymui prie kitų įrengimų).

Techninės charakteristikos

Maksimalus rulono plotis 500 mm
Minimalus maišelio ilgis 410 mm
Įrengimo greitis* 10-80 m/ min.
Maksimalus ciklų kiekis 195
Maksimalus iškirtimas 190 x 400 mm
Įrenginio galingumas 3,3 kw
Oro slėgis 4 – 6 bar
Įrengimo svoris 560 kg
Įrengimo išmatavimai 1130 (A) X 880 (B) X 1430 (H) mm

* Įrengimo greitis priklauso nuo plėvelės storio, sluoksnių skaičiaus bei žaliavos.
